tracer 100

Vše v jednom pracovním centru

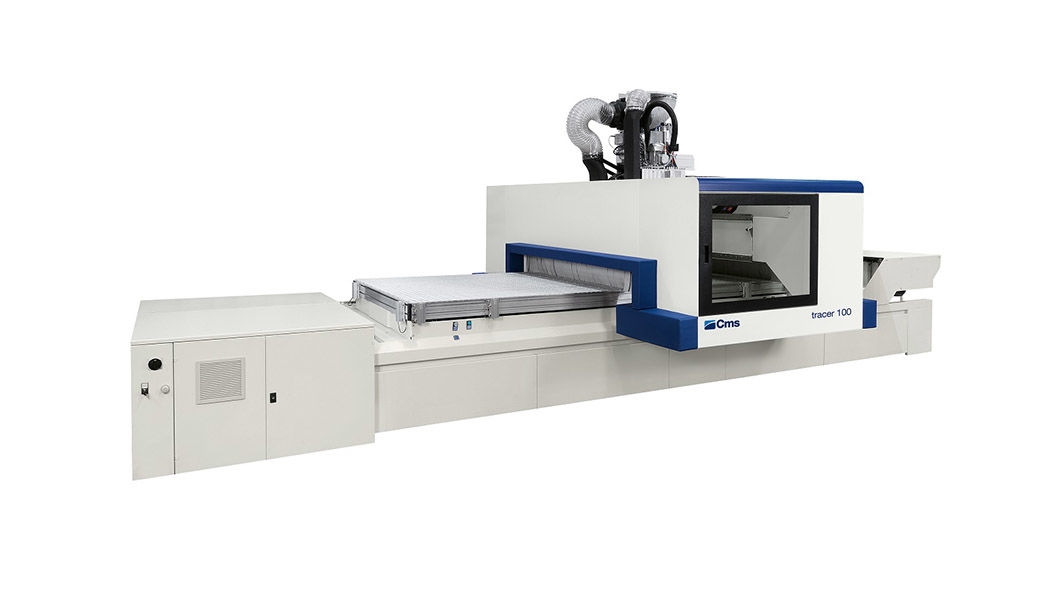

tracer 100 Obráběcí centra na plošné dílce : tracer 100
Popis
Popis

Vše v jednom pracovním centru

Pracovní centrum „vše v jednom“, se 3 a 5 osami pro zpracování plastů a pokročilých materiálů, vybavené technickými řešeními určenými pro způsob technického výrobku a nízko taženými tepelně tvářenými výrobky.

  • velký kus průchodu v Z do 250 mm
  • nejlepší řada vřeten ve své třídě pro všechny potřeby obrábění až do 15 kW a 24 000 ot / min
  • bezkonkurenční optimalizace rozměrů díky dostupným řešením „pro-speed“ a „pro-space“
Technická data
Technická data
TRACER 100
    10
Assi
Velocità vettoriale assi X-Y “PRO-SPACE”* m/min 56
Velocità vettoriale assi X-Y “PRO-SPEED”** m/min 78
Passaggio pezzo in Z mm 180 (250 opz)

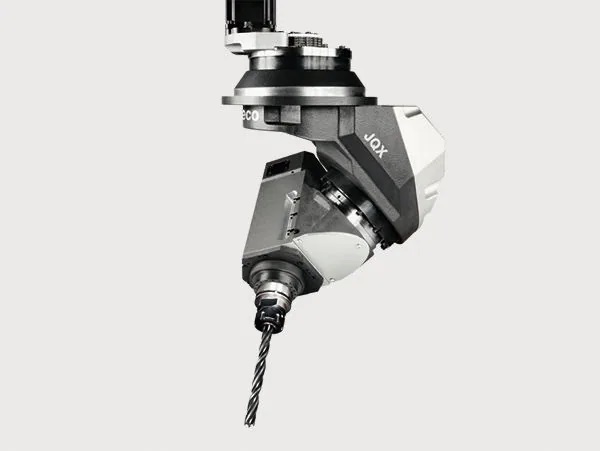

Unità di fresatura
Potenza motore (max.) kW (hp) 15 (20,5)
Velocità di rotazione (max.) rpm 24000
Utensili disponibili su magazzino (max.) places 57

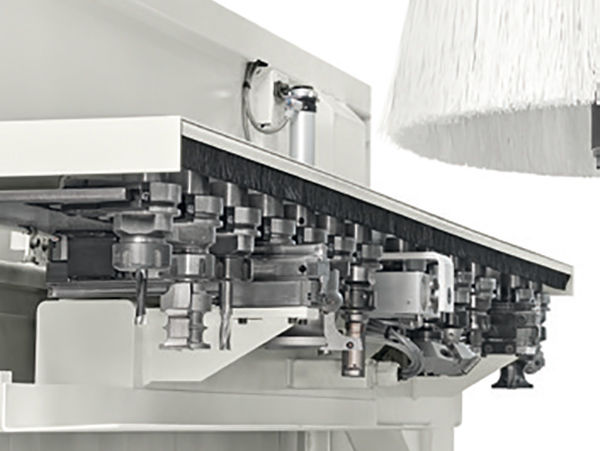

Unità di foratura
Mandrini verticali indipendenti (fino a) n. 21
Mandrini orizzontali indipendenti (fino a) n. 12
Velocità di rotazione (max.) rpm 8000
Lama integrata in X, diametro mm 125
INSTALLAZIONE
Consumo aria aspirazione* m3/h 4430
Velocità aria aspirazione m/sec 25
Diametro bocca d’aspirazione mm 250

*con pacchetto alta dinamica: 84 m/mm

**con pacchetto alta dinamica: 113 m/mm
